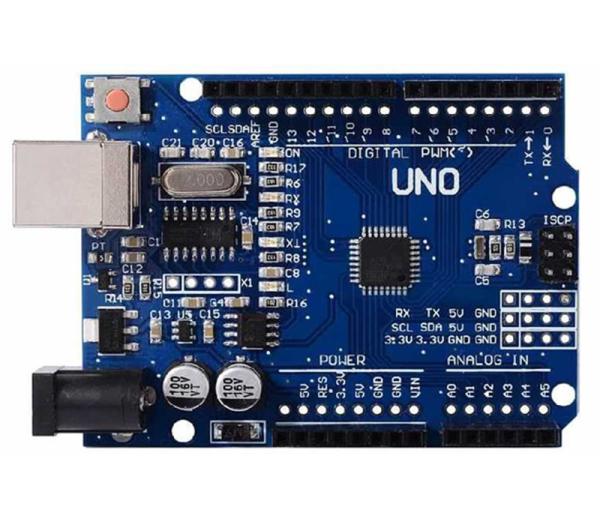

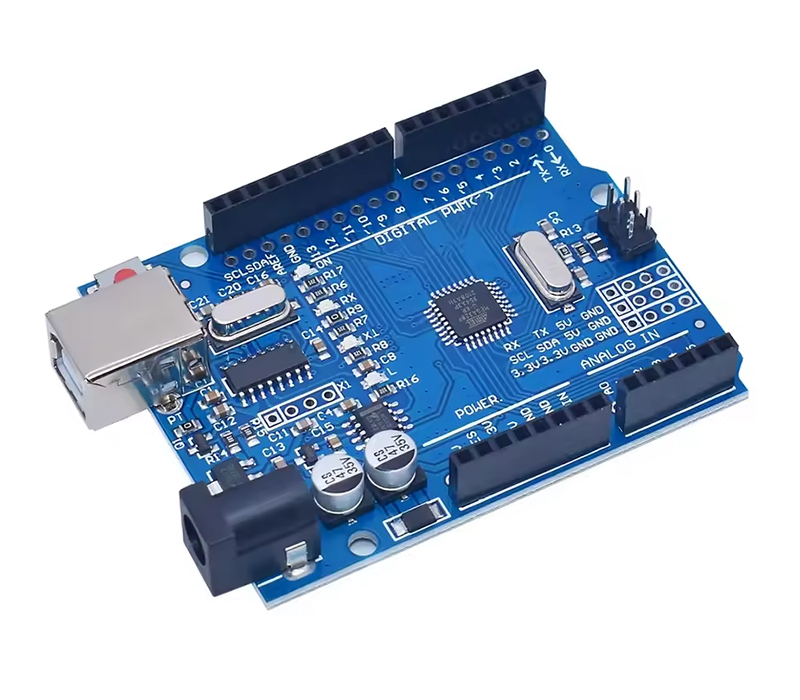

Günstiges Entwicklungsboard Arduino UNO R3 SMD kompaktibel mit den USB Chip CH340
Das Arduino Uno Rev3 SMD ist ein Mikrocontroller-Board auf Basis des ATmega328. Es verfügt über 14 digitale Ein-/Ausgangspins (von denen 6 als PWM-Ausgänge verwendet werden können), 6 analoge Eingänge, einen 16-MHz-Keramikresonator, einen USB-Anschluss, eine Strombuchse, einen ICSP-Header und einen Reset-Knopf. Es enthält alles, was zur Unterstützung des Mikrocontrollers erforderlich ist. Schließen Sie es einfach mit einem USB-Kabel an einen Computer an oder versorgen Sie es mit einem AC/DC-Adapter oder einer Batterie, um loszulegen.
Zusätzliche Funktionen der R3-Version sind:
- 1.0-Pinbelegung: zusätzliche SDA- und SCL-Pins für die TWI-Kommunikation in der Nähe des AREF-Pins und zwei weitere neue Pins in der Nähe des RESET-Pins, der IOREF, der es den Shields ermöglicht, sich an die vom Board gelieferte Spannung anzupassen, und der zweite ist ein nicht angeschlossener Pin, der für zukünftige Zwecke reserviert ist.
- Stärkere RESET-Schaltung.
Treiber Downloads:
Windows Treiber
Mac Treiber
Linux Treiber
Downloads:
Software
Erste Schritte
Technische Daten:
Mikrocontroller: ATmega328P
Betriebsspannung: 5 V
Eingangsspannung (empfohlen): 7–12 V
Eingangsspannung (Grenzwert): 6–20 V
Digitale I/O-Pins:14 (davon 6 mit PWM-Ausgang)
PWM-Digital-I/O-Pins: 6
Analoge Eingangs-Pins: 6
Gleichstrom pro I/O-Pin: 20 mA
Gleichstrom für 3,3-V-Pin: 50 mA
Flash-Speicher: 32 KB (ATmega328P), davon 0,5 KB vom Bootloader belegt
SRAM: 2 KB (ATmega328P)
EEPROM: 1 KB (ATmega328P)
Taktfrequenz: 16 MHz
LED_BUILTIN: 13
Länge: 68,6 mm
Breite: 53,4 mm
Gewicht: 25 g
